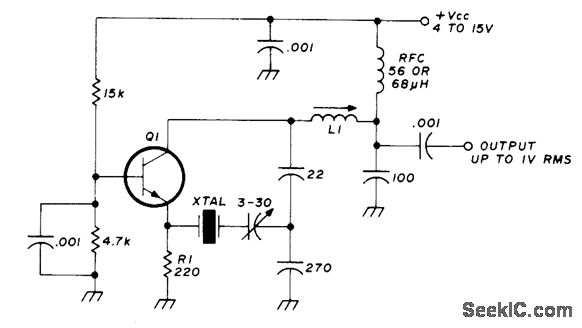

15-65MHz三阶谐波电路

出处：lai832时间：2011-10-22

晶体启动具有可靠性，晶体的功耗远远低于允许的值。Q1是2N918，2N3564，2N5770，BF180或BF200。L1晶体频率谐振为22pF（15-30MHz，1μH或30-65MHz，0.5μH）。稳定性和基频振荡器一样好。
