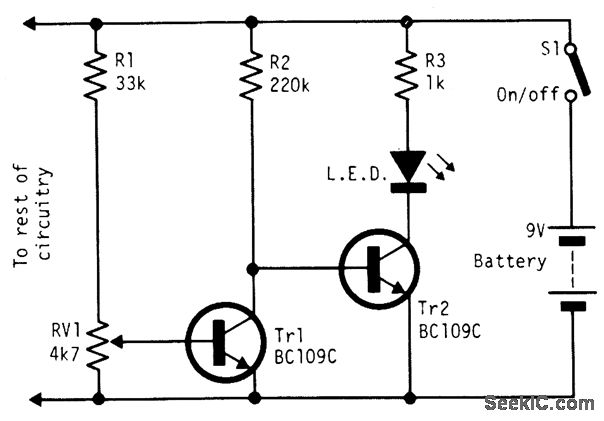

电池状态指示灯电路

出处：computer00时间：2011-10-22

使用过程中持续监控电池电压，仅消耗约250pA(直到到达终点)。接近终点时TR1关断，使TR2打开LED，电流消耗进一步增加导致了明确关闭点。
