调频解调器电路

出处:hhseng时间:2011-10-15
调频解调器电路

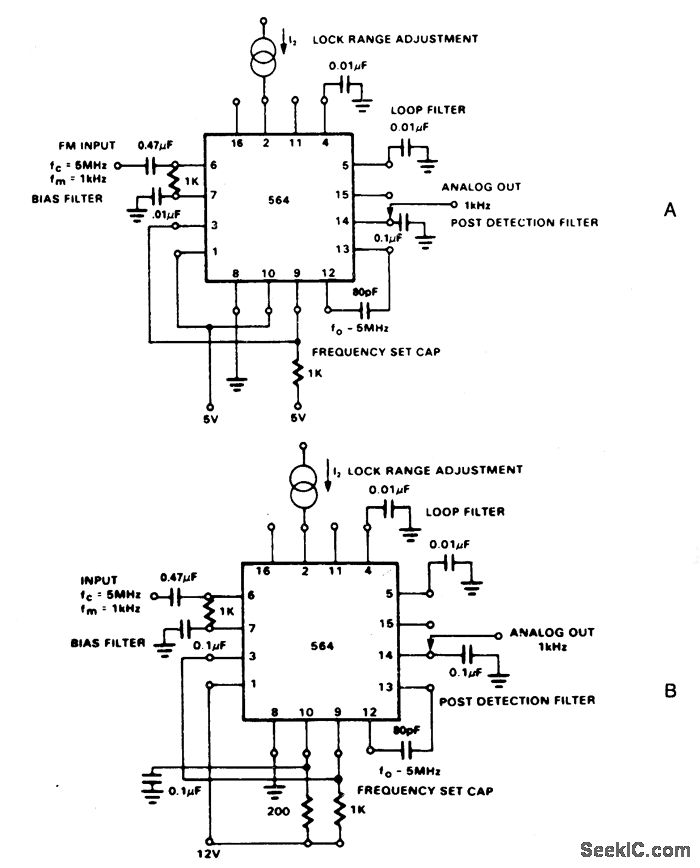

NE564电路在这里用作一个调频解调器。图21-4A和21-4B所示的是5V和12V电压条件下的电路。输入信号经交流电耦合,输出信号在引脚14中提取。引脚4和5可提供回路滤波,引脚14中的电容器可提供额外的滤波。由于电压控制振荡器的转换增益不是很高,为了得到充足的解调输出信号,输入信号的频率偏移信号应该是1%或者更高。
