简易节拍器电路

出处:popcpu时间:2011-10-09

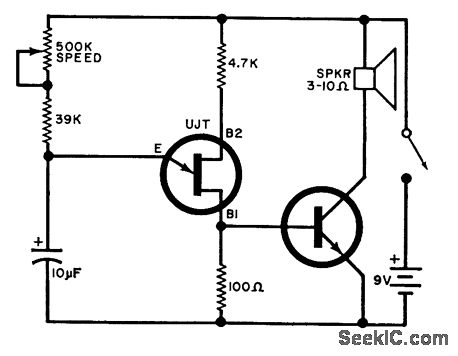

简易节拍器电路
该单结型晶体管振荡器可从15拍每分钟调节至240拍每分钟,其输出可用于一个常用的用来驱动扬声器的NPN型晶体管。单结型晶体的型号为2N4871;NPN型晶体管的型号为TIP31。
