800W调光器电路

出处:杨真人时间:2011-10-06

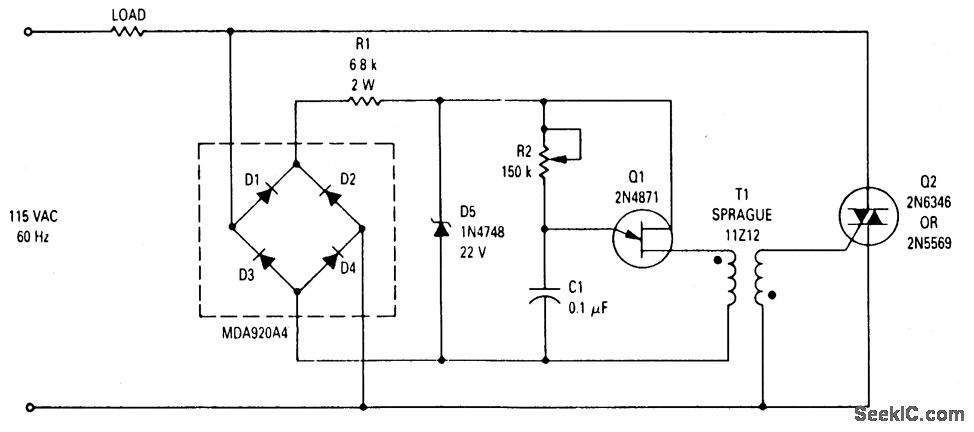

800W调光器电路
这个广泛应用的灯调光器电路使用一个单结晶体管和一个脉冲变压器来为双向晶闸管提供相位控制。该电路的工作电压为115V,工作频率为60Hz,可控制白炽灯高达800W功率。灯的功率是由双向晶闸管的传导角控制的,该传导角在的范围是0°到170°。
