超额三格雷码到BCD电路

出处：xwj时间：2011-10-04

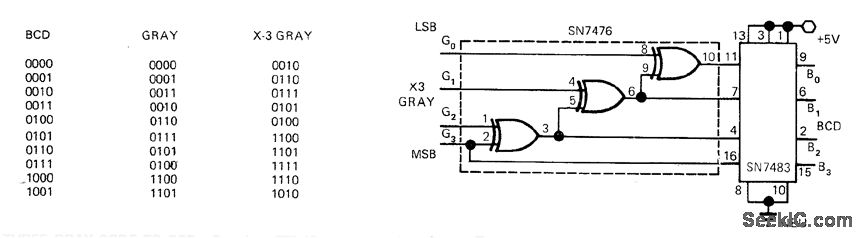

该电路需要和轴头编码器一起使用，从而提供超过三格雷码输出，该输出需要两个TTL集成电路，如图所示连接。为了转换常规的格雷码到BCD，要省略SN7483 4位加法器。制表说明该电路如果完成格雷码两种类型的转换。
