+15V至-12V电路

出处:457878时间:2011-10-02

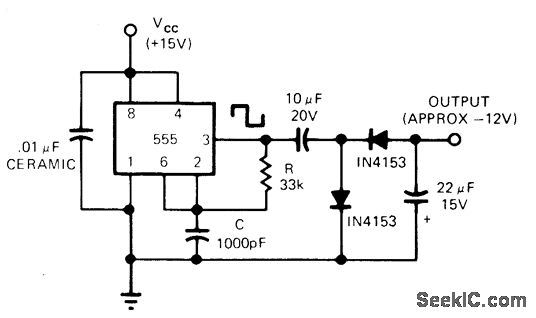

+15V至-12V电路
在自触发模式中,简单的变压器功率转换器使用555定时器作为方波发生器。电压倍增整流器跟随在他后面。所示的R和C的值提供的频率大约是20兆赫,它允许带有相对较小的电容过滤。的负载电流大约是80mA。
