+12V到－2V电路

出处：yp311时间：2011-10-02

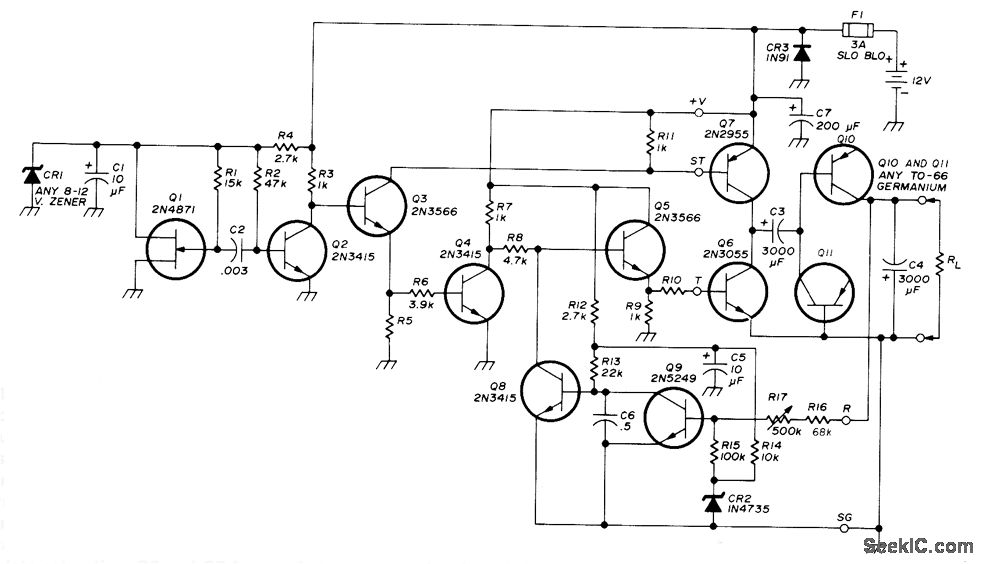

在2A的正极汽车电源，高效率逆变器为移动应用提供了良好的可调负极输出电压。稳定的单结型晶体管振荡器驱动晶体管Q2，从而产生对称的方波。Q3缓冲为变频器Q4和输出级Q7输出提供驱动电源。
