高输入阻抗电路

出处：loveme99时间：2011-09-17

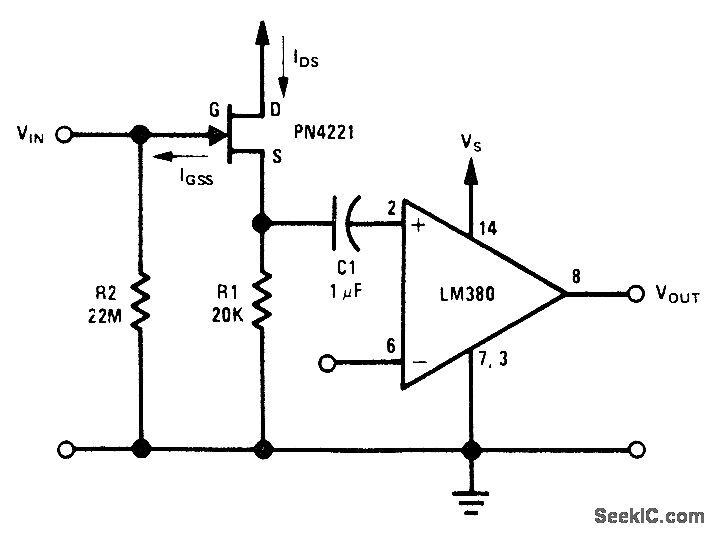

JFET用作隔离器为低频输入信号提升运放器的输入阻抗至22兆欧。当频率增至大约20kHz时，阻抗下降至3.9兆欧。当使用18V电源时，电路的总增益约为45分贝。
