2W监视器

出处：wohozo时间：2011-09-17

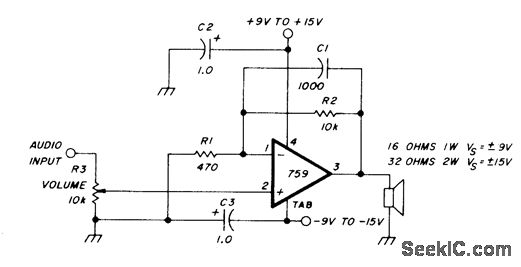

当电源电压为±9V时，仙童759运放器提供1W的音频输出，扬声器为16Ω，±15V时为2W，扬声器为32Ω。它采用散热片。如图显示的数值，增益为20，15kHz时通过C1的反馈衰减。
