35W电路

出处：qbw时间：2011-09-16

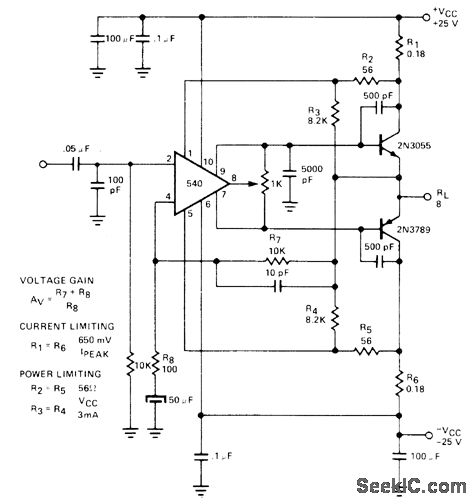

Signetics公司的540驱动互补输出晶体管，它提供高输出电流来驱动8欧姆的扬声器。调整反馈以提供40分贝的交流增益。增益运行至直流联合体防止直流偏移电压放大至损坏扬声器电路的水平。这个电路通过在输出级放置电阻器网络来提供功率限制。
