简单的撬棒电路

出处:eric_tj时间:2011-09-14

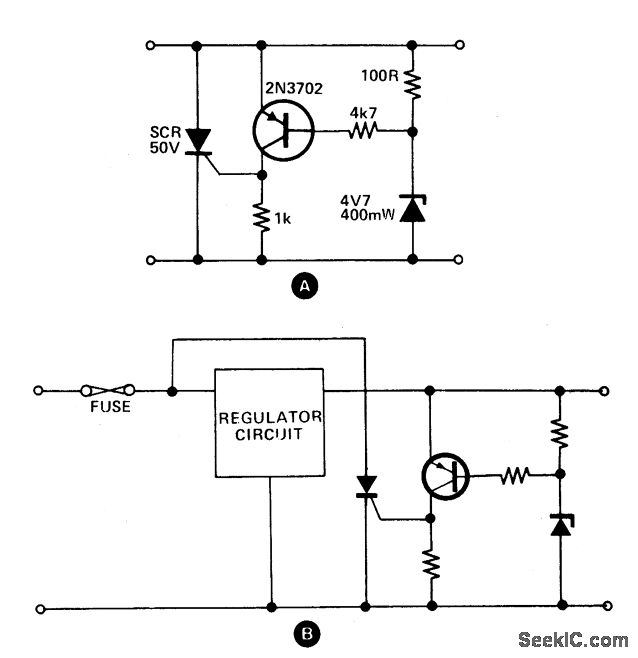

简单的撬棒电路
这个电路在稳压器失效或者有外部电压时提供过压保护。这个电路用于和电源一起提供一些短路保护形式,譬如折返,限流或者一个简单的保险丝。有可能的应用是一个5V逻辑电源,因为TTL是很容易被过电压损坏。
