即时驻波桥

出处：datouyuan时间：2011-09-13

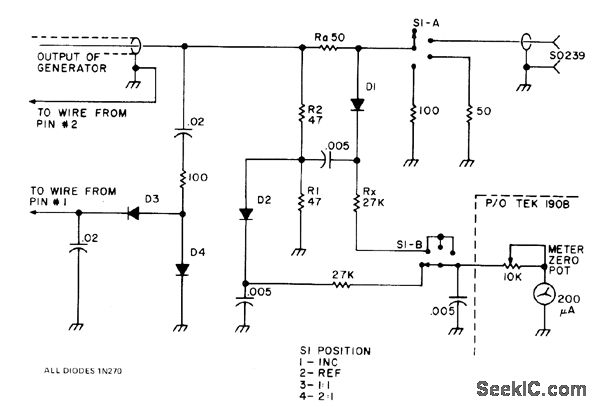

修正的190B泰克恒定振幅信号发生器结合50欧姆电阻桥稳定高仪器来测量天线的电压驻波比率。范围从160米到10米。在S1的位置1的Trim Rx入射或者正向电压等于位置2的反射电压。文章给出了如何寻找驻波的图表。并且给出了如何一步步调整信号发生器。
