低纹波电源电路

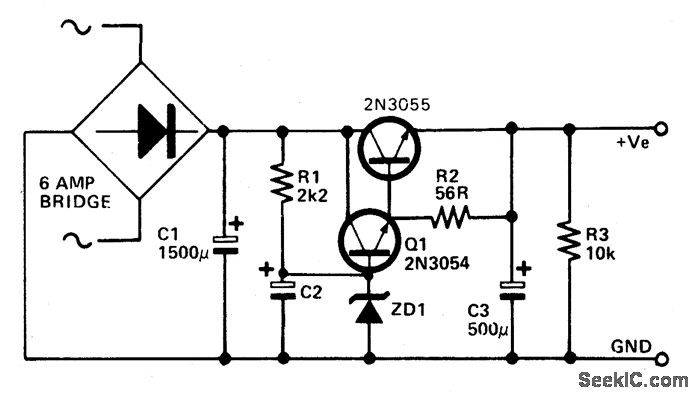

这个电路应用于需要高电流并带有低纹波电压的情况(譬如需要高品质的再生产时的高功率AB类放大器)。Q1,Q2和R2可视为一个功率达林顿晶体管。ZD1和R1在Q1基极提供了一个参考电压。ZD1应这样选择:ZD1=Vout-1.2。C2可为平滑度选择,因为它的数值是通过Q1/Q2的联合增益有效倍增获得,如果C2等于100μF,Q1和Q2为的hfe,那么C=100x15(Q1)x25(Q2)=37,000μF。
