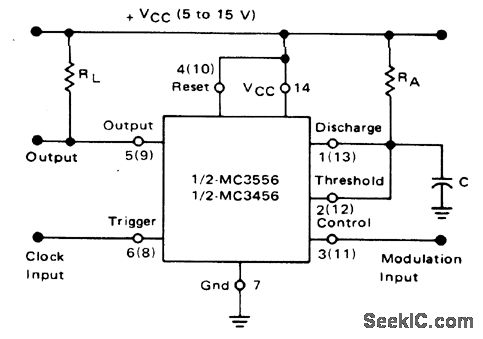

脉宽调制器电路

出处：xuanfeng时间：2011-08-31

如果在单稳模式下利用一个连续脉冲群来触发定时器，那么电容器的充电时间会随着引脚3的控制电压的变化而变化。这样一来，通过利用一个控制阀值电压的调制信号可以调制输出脉宽。
