声控双向开关电路

出处：qwernet时间：2011-08-29

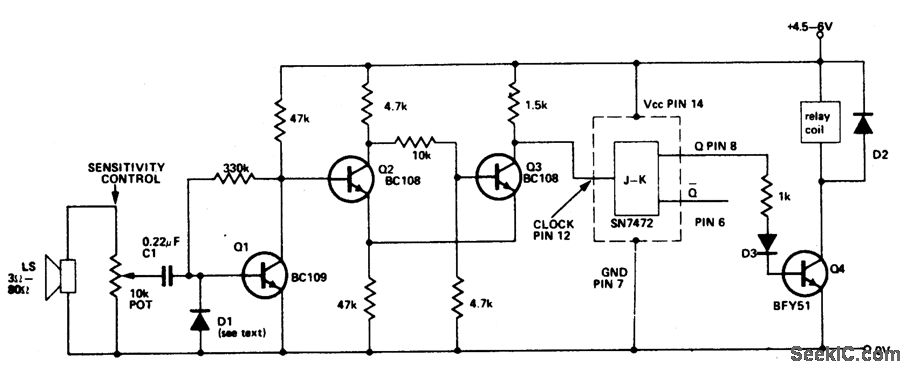

该电路只能使用一个继电器，当亮度足够时，会发出声音，当拍一下手掌时，电路会发生改变，第二次拍掌时该电路又回到其原始状态。Q2和Q3组成一个斯密特触发器。JK触发器是一个双稳态触发器，每当脉冲到达时钟输入（引脚12）时，该触发器的输出都会改变状态。
