对讲机电路

出处：clz918时间：2011-08-28

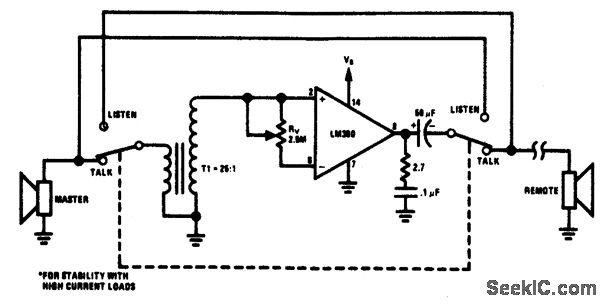

该电路图是一个组件的对讲机。开关S1在讲话位置，主站的扬声器和升压变压器T1扮演着麦克风。25的开关比例和50的设备增益允许1250的回路增益。RV提供一个普通模式音量控制。打开S1到监听位置反转了主站和远程扬声器的作用。
