简单的逻辑探针

出处:qingshi时间:2011-08-25

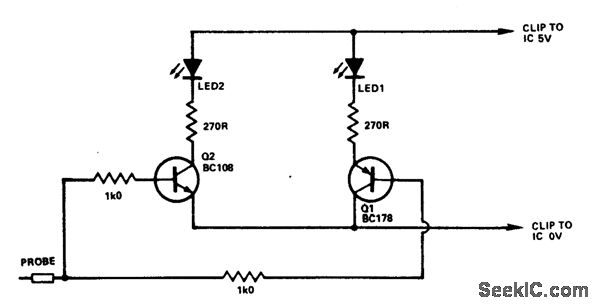

简单的逻辑探针
如果探头连接到逻辑0,Q1将会打开照明D1。在逻辑1,Q2将会打开照明D2。对于Q1和Q2,任何NPN或PNP晶体管可以打开照明灯。同样地,D1和D2可以是任何LED灯。
