用于灯或者其他应用的遥控电路

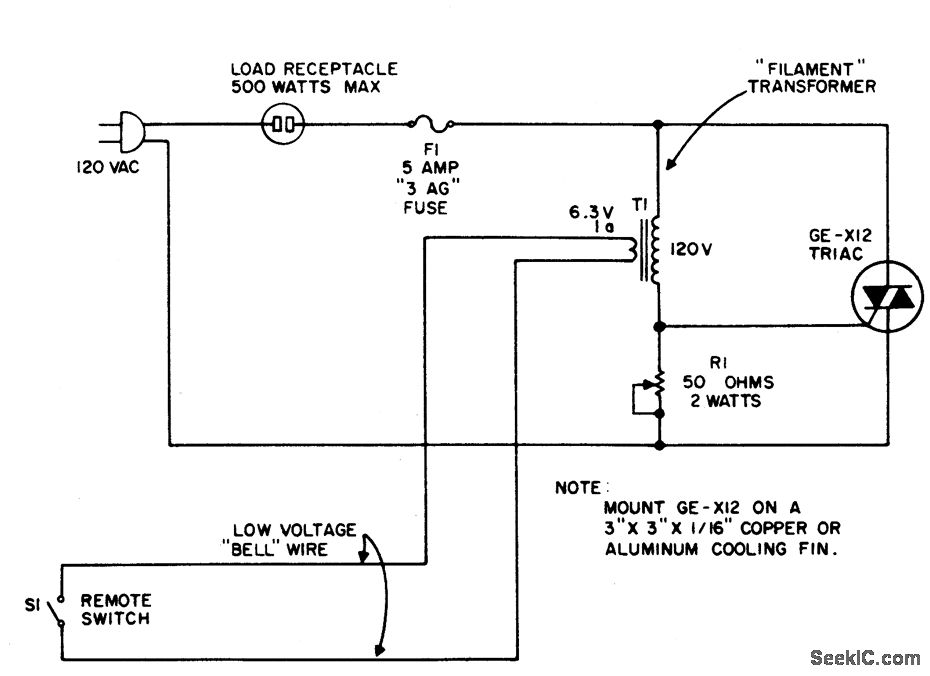

该电路利用一个小6.3V丝极变压器的原电流来开动一个双向晶闸管及提供能量给负载。当开关S1在开启的变压器的6V二次绕组中时,一股小小的磁化电流流经绕组。该磁化电流可能大到足够能触发双向晶闸管。所以,需要利用一个分流电阻R1来阻止触发的发生。
