CMOS/双极电压输出器电路

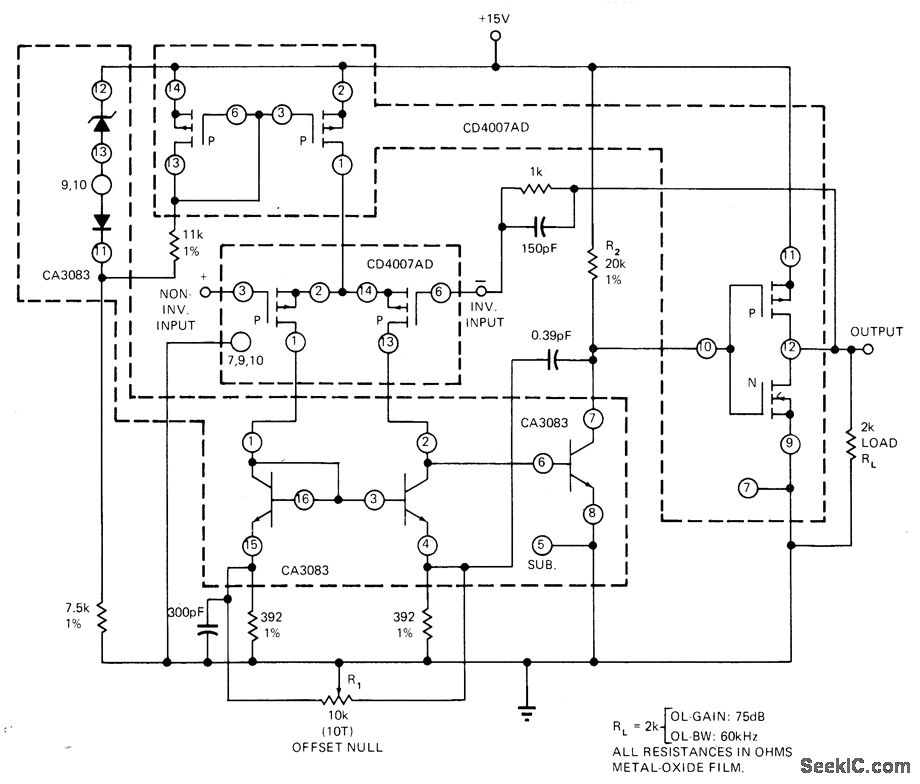

两个4007 CMOS电门封装和一个CA3083晶体管封装一起可以提供大约75dB作为电压输出放大器的增益和50kHz的频带宽度。转换速率大概是30V/μs,校正时间是2ps。只需要一个+15V的电源就可以了。
