无线传声器电路

出处：Ken2001时间：2011-08-10

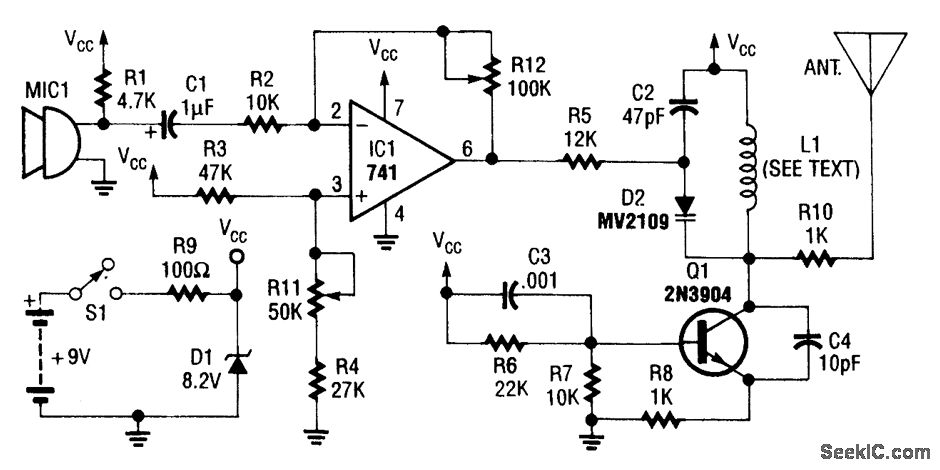

一个运算放大电路（741）放大来自MIC1的声频信号，R12控制该电路的增益。音频信号是供给振荡器电路Q1和相关的元件。D2是一个变容二极管。给D2的音频会引起振荡器信号的调频。
