环状铁芯调谐射波短波接收器电路

出处：czhlcai时间：2011-08-08

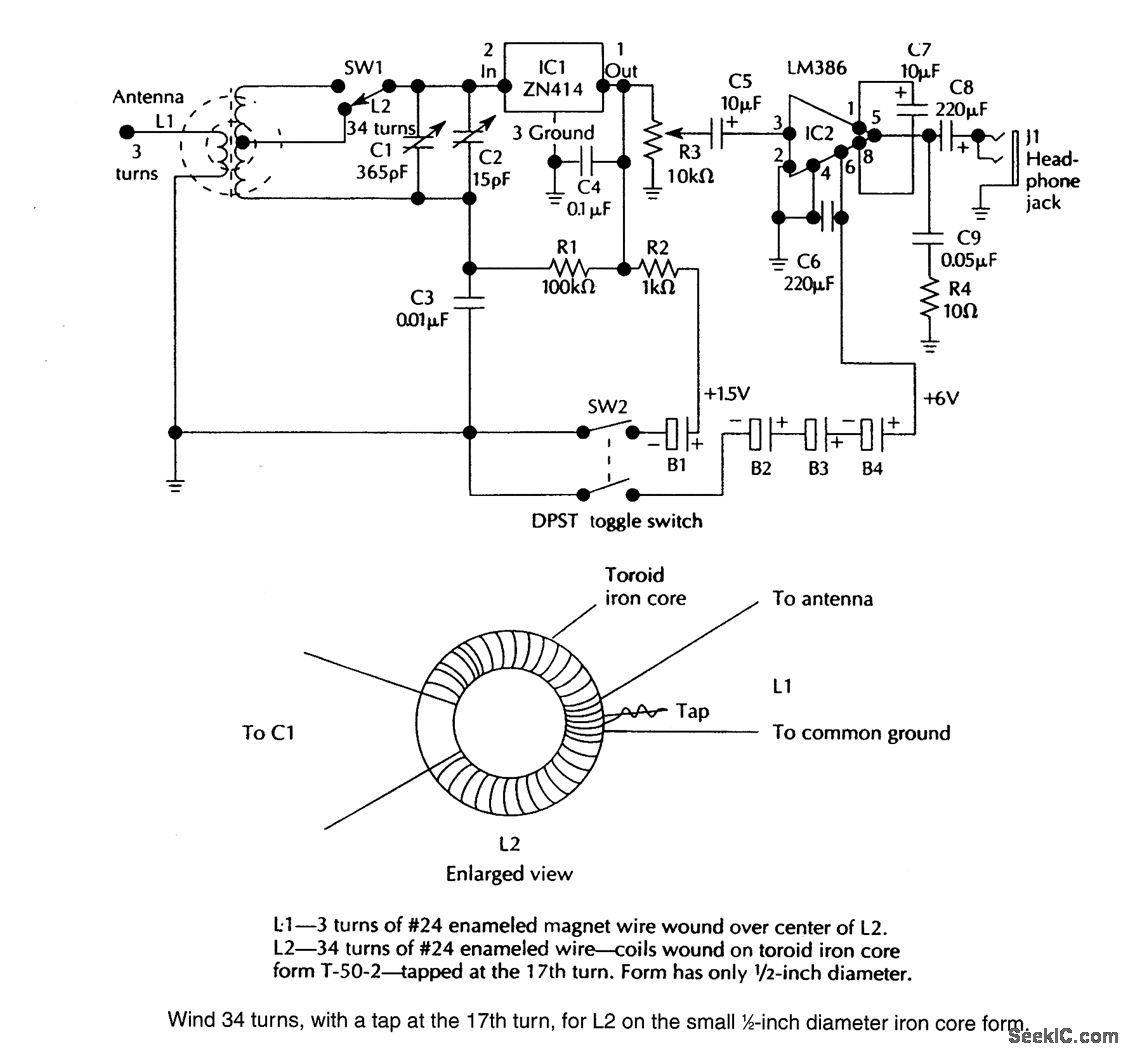

集成电路ZN414在这个调谐射波电路中为音频放大器LM386提供电源。SW1是波段转换开关，覆盖频率达到了18MHz。
