双芯片调幅接收器电路

出处:conwh时间:2011-08-07
双芯片调幅接收器电路

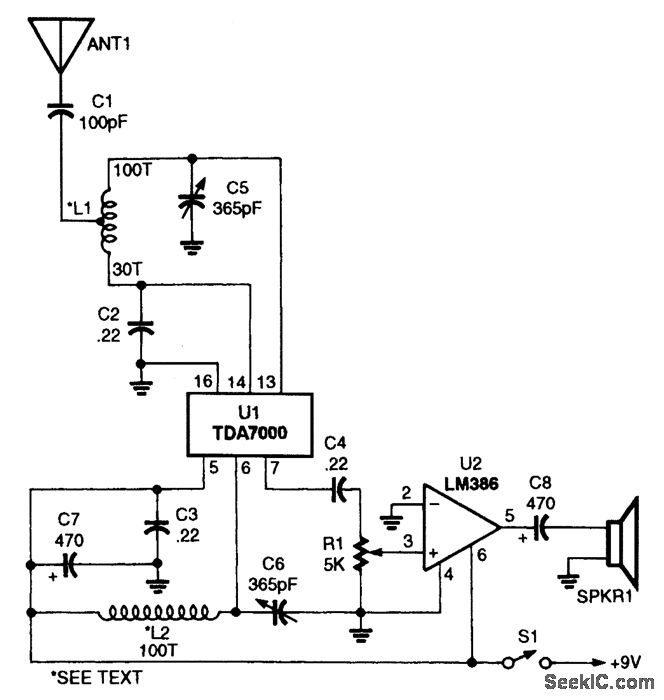

该接收器由一个TDA7000单片调频接收器U1,LM386低压音频功率放大器U2,一对手绕线圈L1和L2及几个附加元件组成。L1和L2是在环形铁心上28号线的100匝(每一匝大约是240μH)。L1在30匝时抽头。
