汽油发动机转速计电路

出处：diablocm时间：2011-08-05

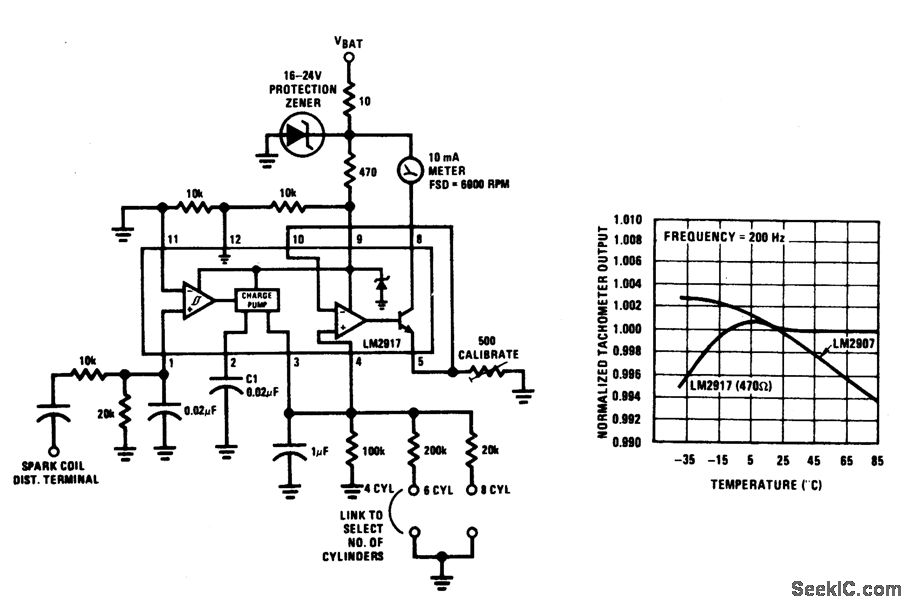

如图所示，该转速计通过连接适当的定时电阻可用于许多汽缸。一个500欧姆的微调电阻可用于终校准。一个由10欧姆电阻和齐纳二极管组成的保护电路，也可以解释为瞬态安全预防，常用于汽车发动机中。
