雷达测速枪的显示板电路图

出处:maychang时间:2011-08-02
雷达测速枪的显示板电路图

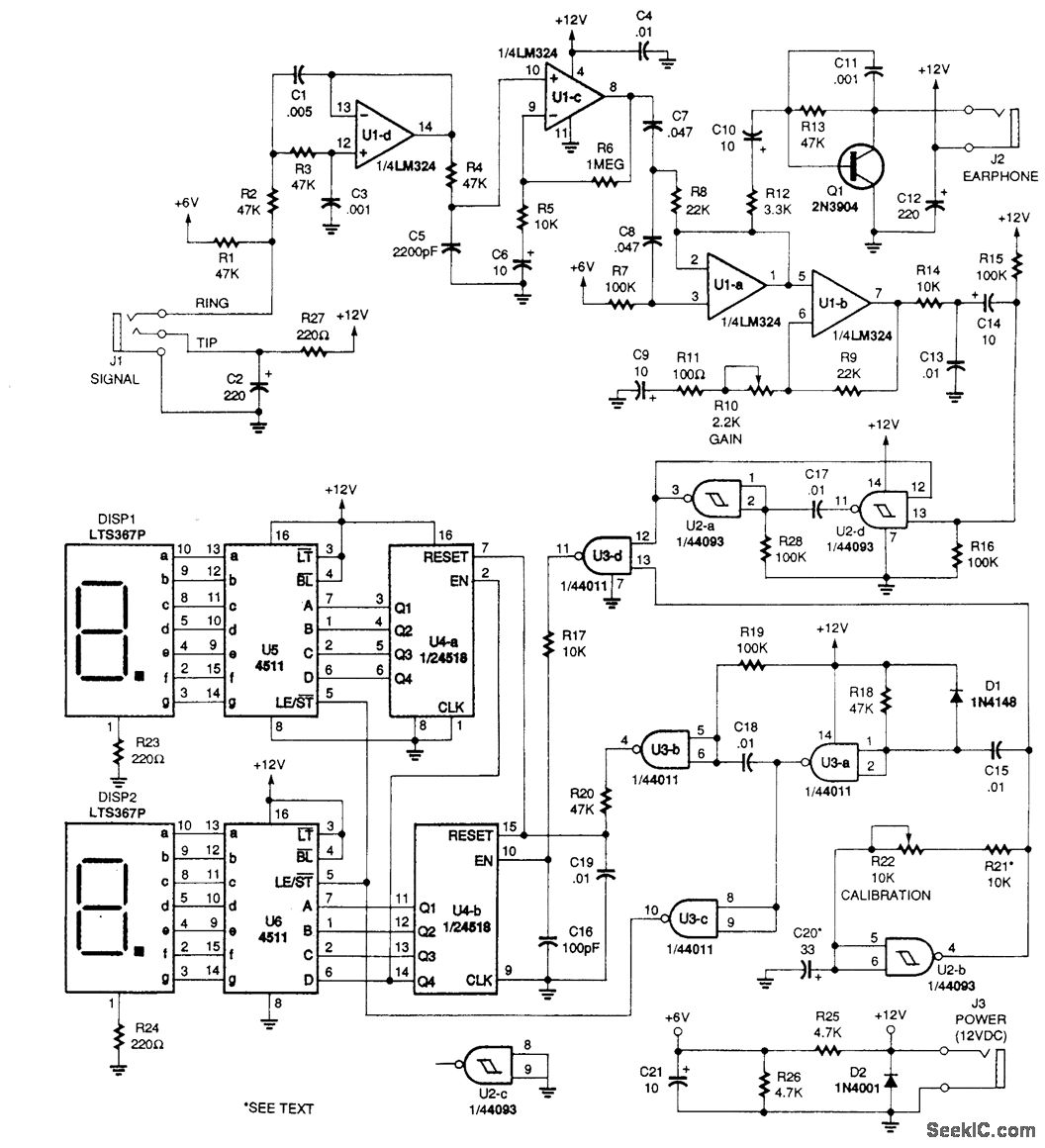

该电路通过多普勒效应从雷达测速枪中获取信号并将其放大然后限制,同时为计数器U4和显示器电路(DISP1, DISP2, U5, U6)提供频率。计数器校准是由时钟电路U2B通过调整R21和R22获得的。改变千米/小时读数就可以改变R21的大小。
