带字数显示器的简单逻辑探头电路

出处：rock0008时间：2011-07-31

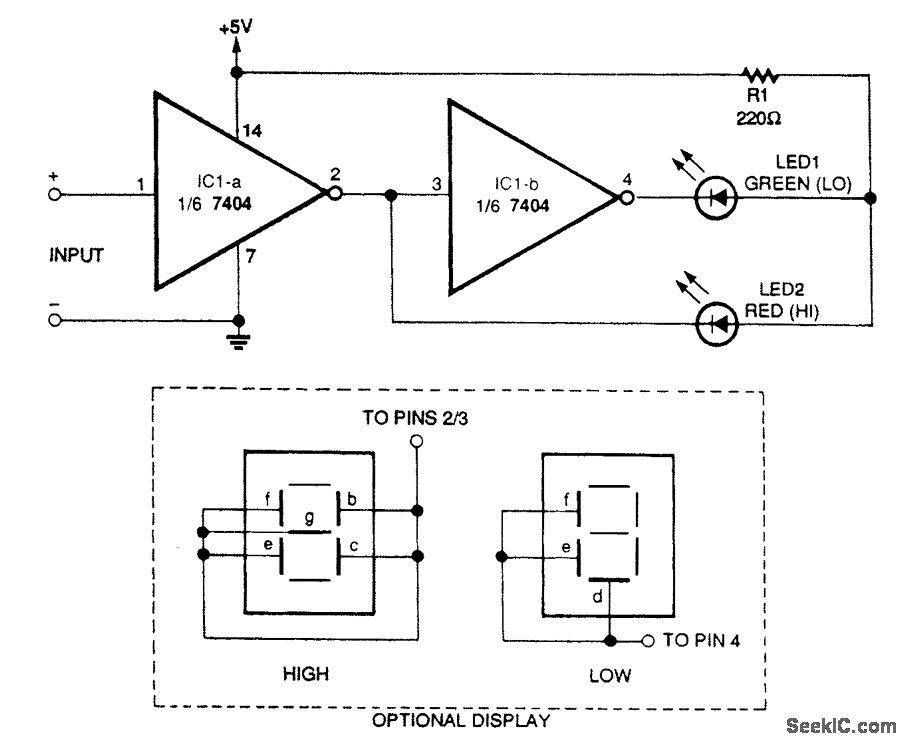

逻辑探头采用十进制解码模式。发光二极管是红色时，逻辑高，绿色时，逻辑低。这个电路会发出红色（高）或绿色（低）的光，如果需要的话，用两个7结发光二极管显示器就能做成一个字数显示器。
