简单的射频探头

出处:高勇时间:2011-07-31
简单的射频探头

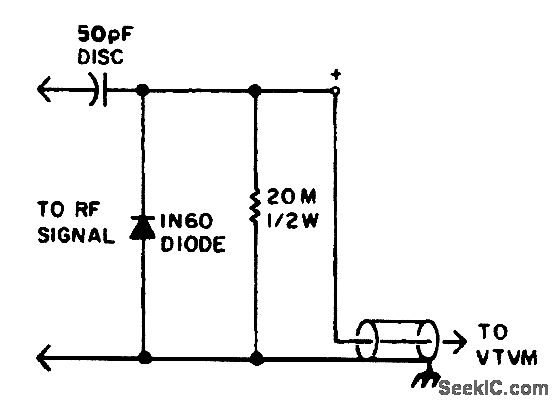

电子电压表利用这个探头可测量200MHz的峰值电压。可测量的射频是由二极管决定的。和1N60一起,这个探头的电压必须低于30伏。要想增加容量,就必须找一个更高电压的小信号检波二极管作为替代品。将这个电路放进一个金属包装并且用隔离线隔离起来。
