音乐设备数字接口接收器

出处：gaobq时间：2011-07-27

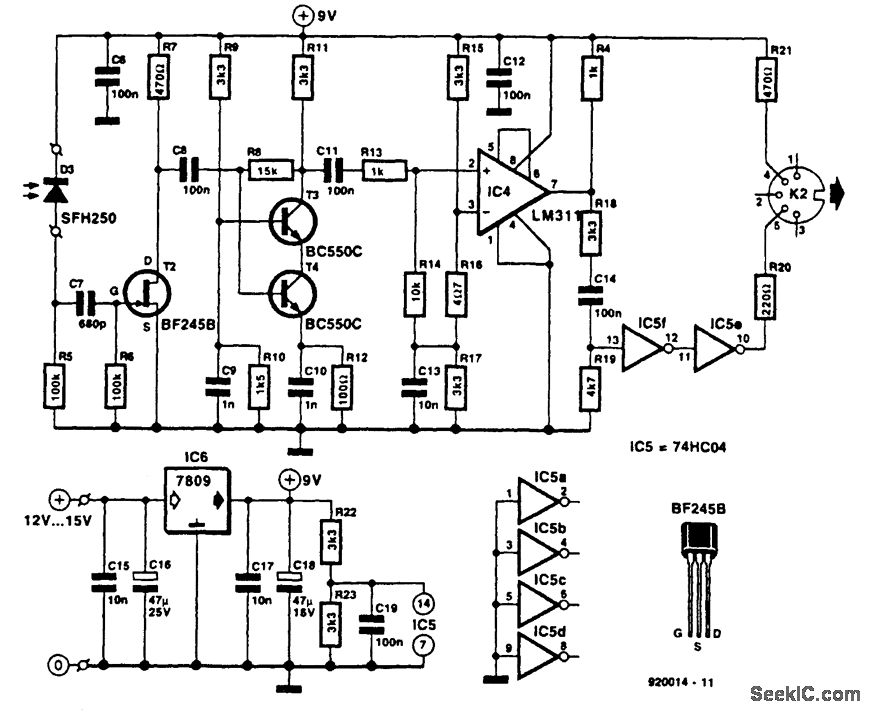

接收光敏二极管SFH250将脉冲为32.5Kb时的光学数据转化为电子信号。缓冲器T2先将信号提供给级联放大器T3-T4，再到运算放大器IC4，然后缓冲IC5-f和IC5-e。IC6为电路提供9V电压。
