大功率自动发声放大器电源

出处：bingoes时间：2011-07-24

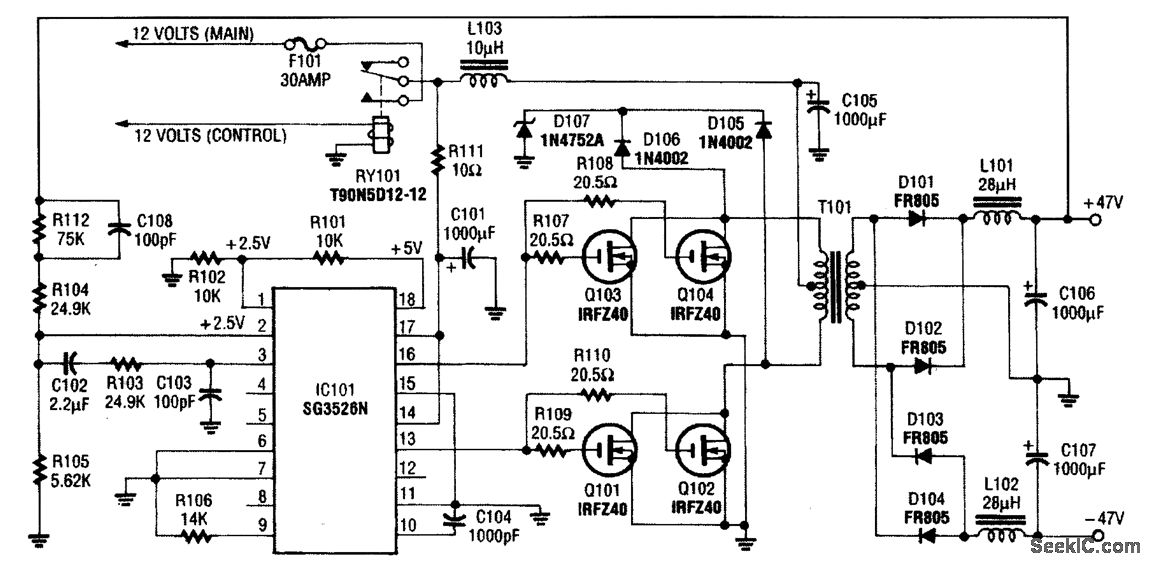

该开关逆变器使用脉冲宽度调制稳压器（SG35260）。四IRF240功率MOSFET用作开关，输出约±47V 5A峰值。变压器T101位于Ferrox 立方体ETD-34，是一个四转中心主抽头和16转中心次抽头。
