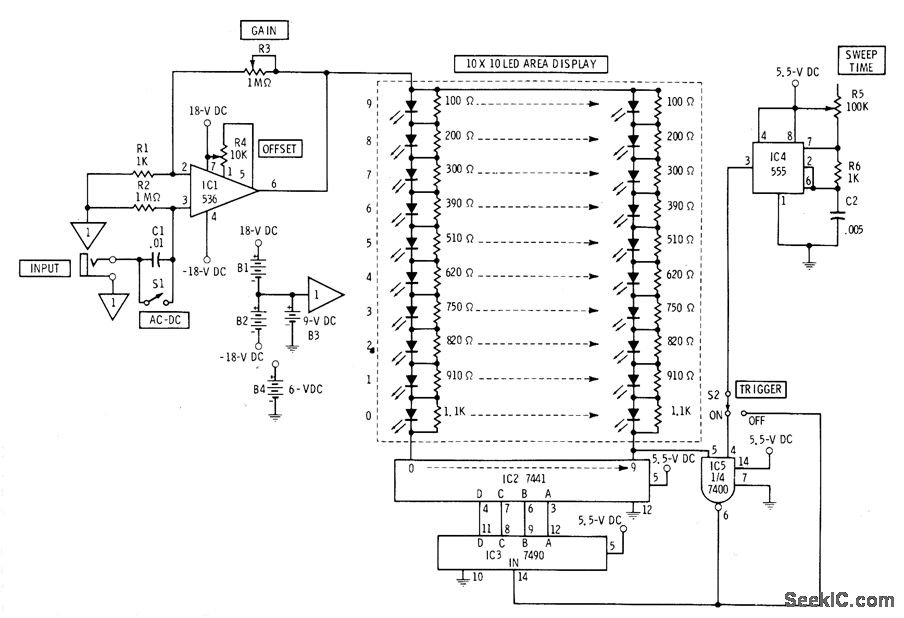

100个LED组成的固态示波器

出处：lizhig时间：2011-10-18

LED的平板显示代替了示波器的阴极射线管。可用于低分辨率的课堂演示。放大的输入信号传到所有LED的十个垂直列上端。在时基控制下，扫描仪会依次完成每列底部的电路扫描。垂直列是通过电阻并联的LED来实现电压敏感的。
