场效应管非稳态电路

出处：glider时间：2011-10-17

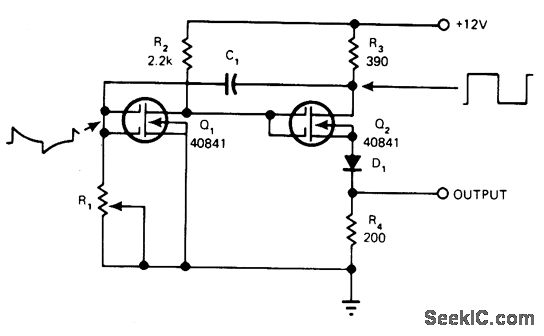

当C1通过R1充电或者放电时，美国无线电公司的40841双栅N通道消耗型场效应管在潜伏期的高低导通状态之间互换着。当电压电平使得增益达到能够再生时，电路的状态会发生改变。D1减少经过R4的电压，使得TTL驱动电路。
