225W, 15V输出转换器， 20kHz 变频器

出处：jialulu时间：2011-07-15

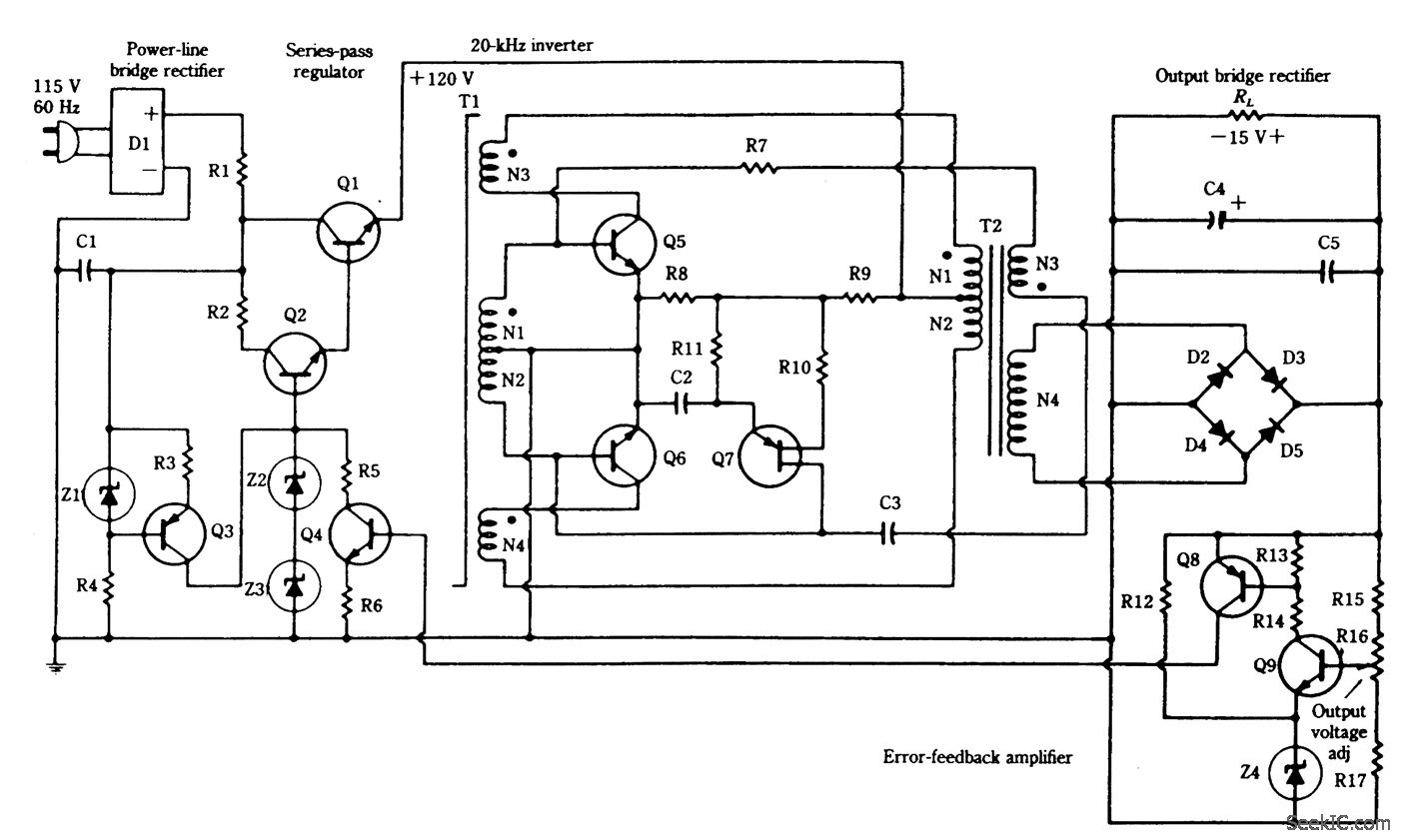

转换器是设计用来提供如图所示的+15V电源。该转换器比其他有同样功能转换器轻几倍。C2 是0.1μF陶瓷电容；MDA980是桥式整流器；电阻器选用1/2W电阻，除非另有说明。
