电话扩音器

出处:zhangx103时间:2011-07-13
电话扩音器

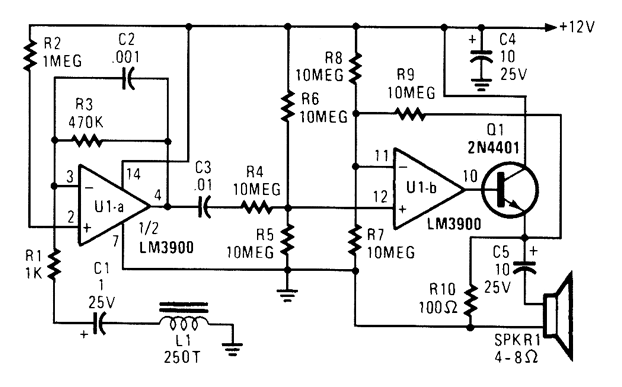

UI-A为高增益反相电压放大器,通过L1电感耦合到电话线。电感L1是一个自制单位,有250转,绕在铁芯上的搪瓷涂层线组成。运算放大器通过C1,RI和L1接收到几毫伏电压,放大信号。
