交通灯控制器

出处:forthlab时间:2011-07-12
交通灯控制器

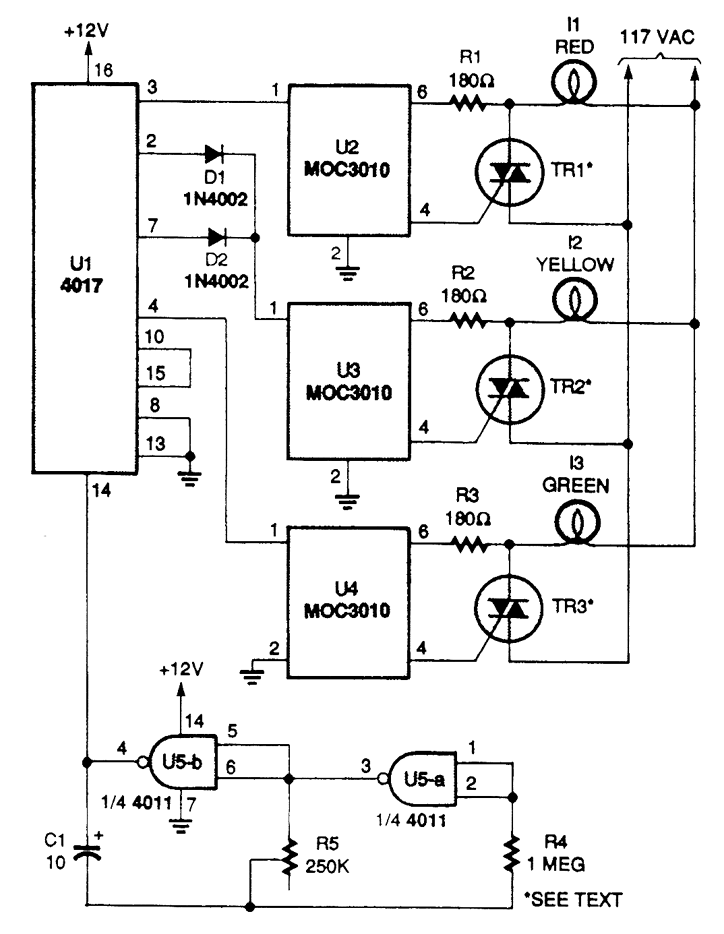

振荡器U5A-B驱动4017,除10计数器。U1的个输出出现在引脚3,它为U2和MOC 3010光耦/可控硅驱动IC提供了正极电压,打开它,可控硅TR1也随之打开。灯I1为红色灯。
