声音副载波发生器

出处：rmaxy时间：2011-07-09

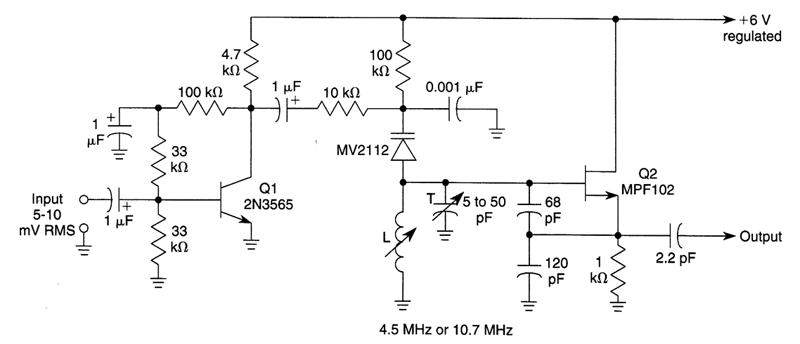

4.5和10.7MHz时，该电路产生FM声音调频副载波用于FM和电视IF测试和调整。Q1是一个音频放大器，MV2112为变容二极管。失调误差达1％时，频率可获得。L用在共鸣电容电路，频率为4.5或10.7兆赫。
