100W可变电阻模拟器

出处：耶稣时间：2011-07-07

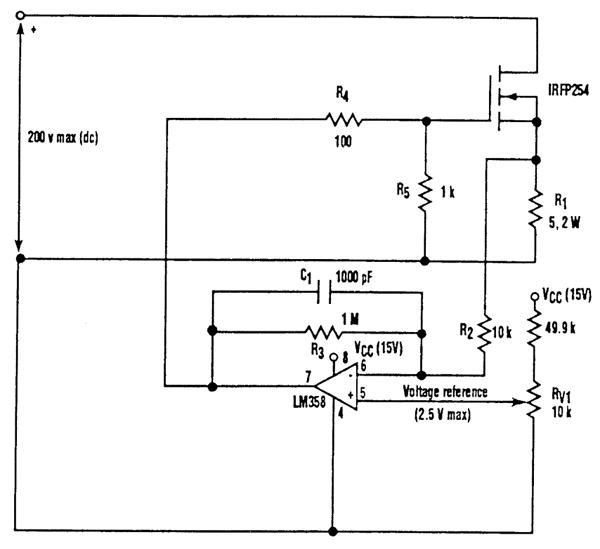

变阻性负载载中需要经常用于测试和校准电源供应器自动测试仪。一个高功率（100W）的可变电阻可以用如图显示的电路模拟。R1电压下降，与FET电流成正比，与有高增益运算放大器的可变输入电压成反比。
