高Q值陷波器

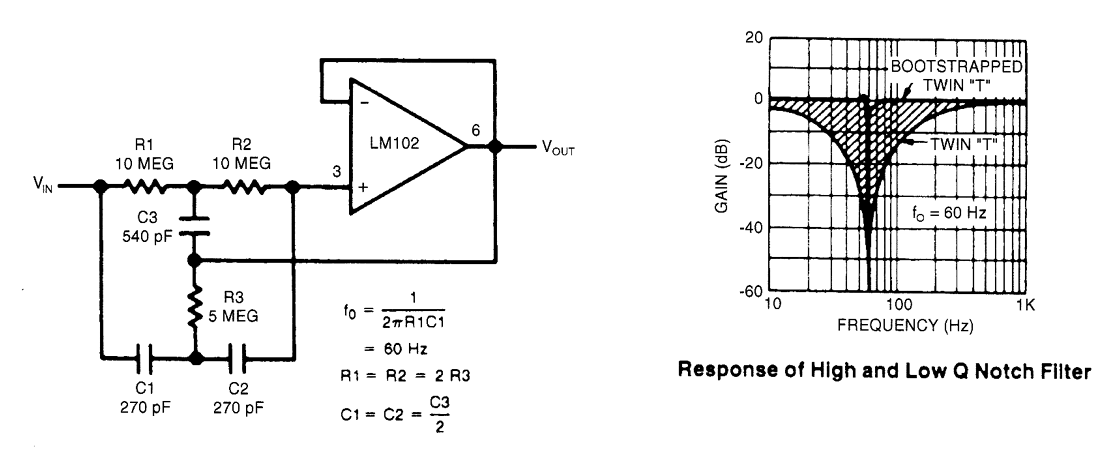

图示为双“T”型网络,通过连接到LM102构成高Q值,60Hz的陷波滤波器。R3和C3的连接点通常接地,再引导到跟随器输出。由于跟随器输出阻抗非常低,不论是陷波的深度还是频率都不会改变。
