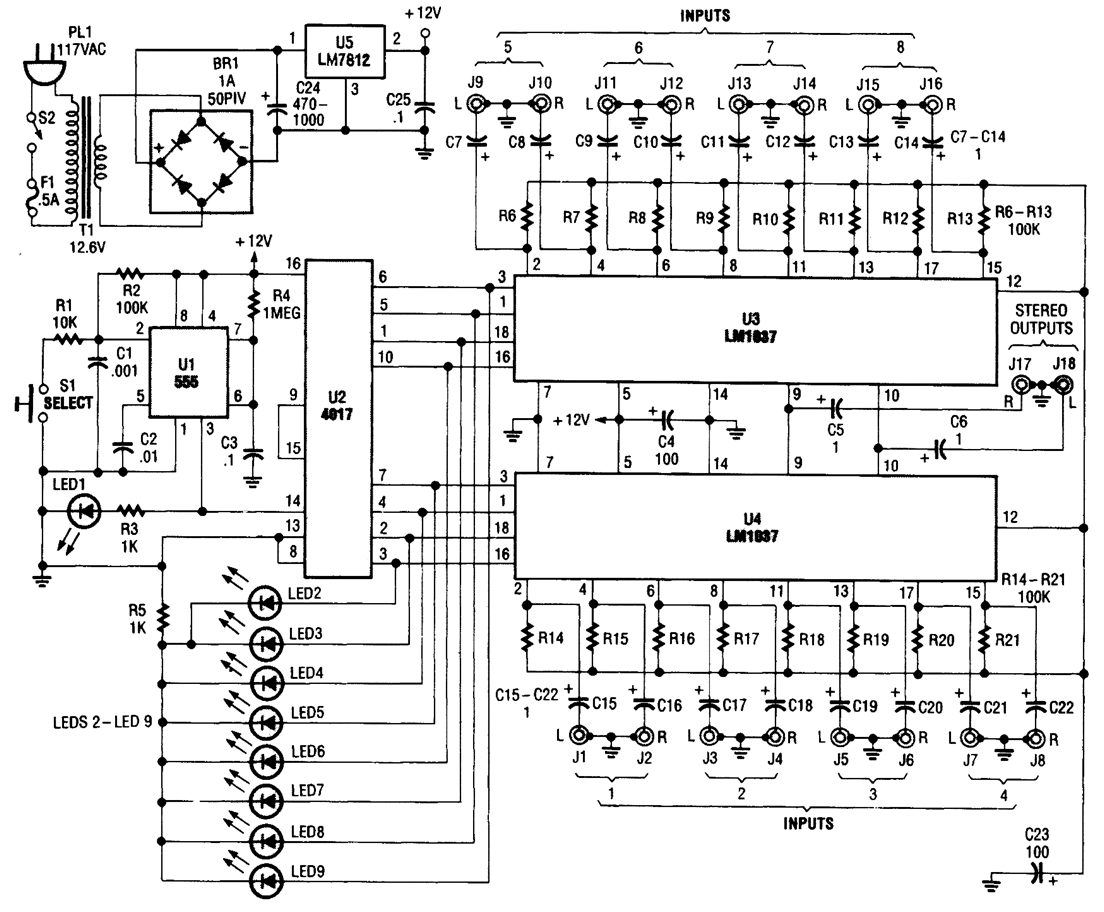

八通道音频切换器

出处：xm5200时间：2011-07-02

通过瞬时接触按钮开关S1来选择来源。开关S1连接到一个555振荡器/计时器（U1）构成单稳态触发器，当按下S1，它可以产生短脉冲输出. 脉冲是LED1发亮以指示555正常工作。该脉冲也用于时钟U2。
