简单的短路查找器

出处：puppy2005时间：2011-06-18

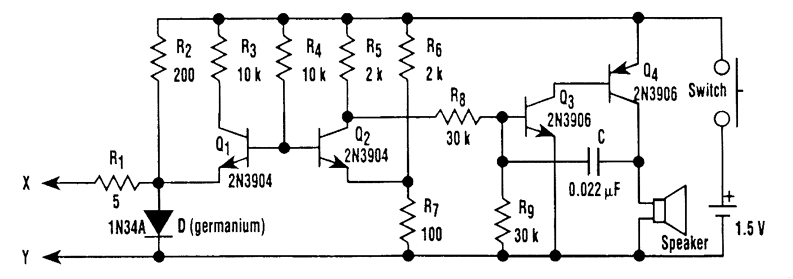

晶体管Q1和Q2，与通过R7的电阻RI一起补偿输入平衡阶段，这能够感应点X和点Y之间的电阻。这个输入本质上是一个桥梁，它包含了RI，R2，R6，R7和在点X和Y之间的电阻。
