低频变换器

出处：lai832时间：2011-06-16

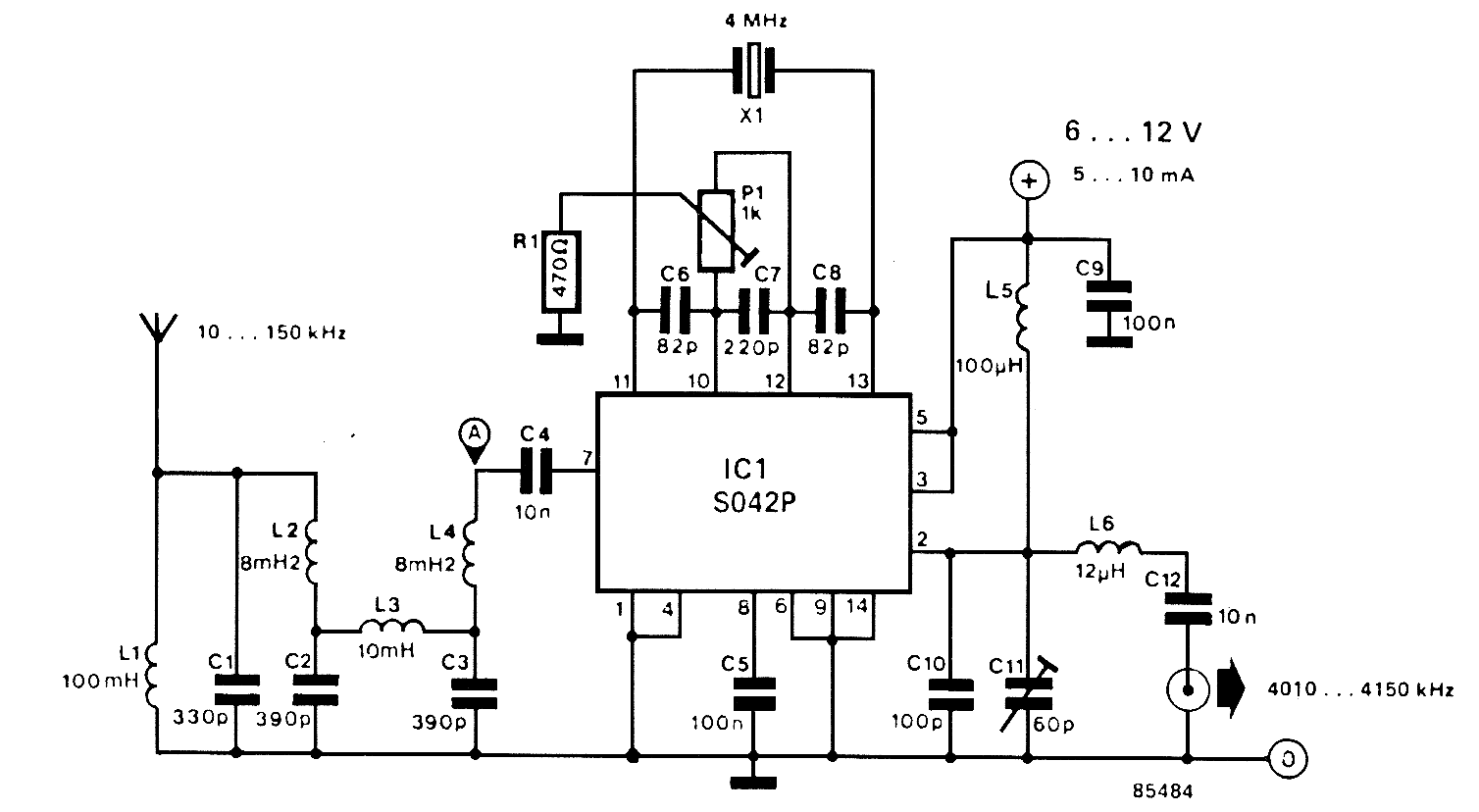

有了这个用于超低频接收的短波接收器，这个转换器可以从10KHz转化到4.01MHz再到4.15MHz。使用的是一个4MHz的L.O.频率。X1可以是一个微处理器或者其他合适的类型。该天线应该尽可能长。
