QRP侧音发电机/代码实践振荡器

出处：idog时间：2011-06-13

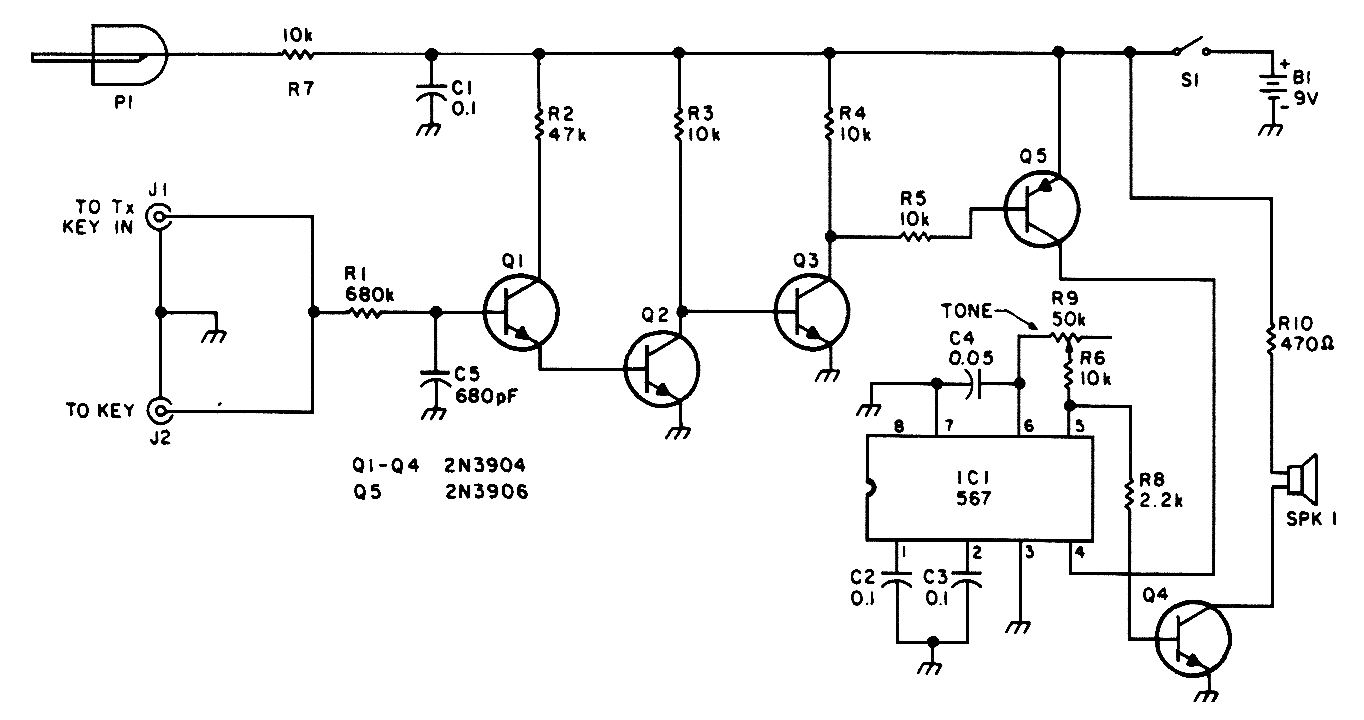

对于使用具有正极键控电压的低功耗发射器，Q1/Q2/Q3形成一个开关放大器。当键被按下时，Q3的集电极接地，打开Q5和激活器IC1和音频振荡器。Q4驱动扬声器。作为一个编码实物振荡器，把P1，J1和一个按键插入J2。
