三角形和方波发生器

出处：davidli88时间：2011-06-14

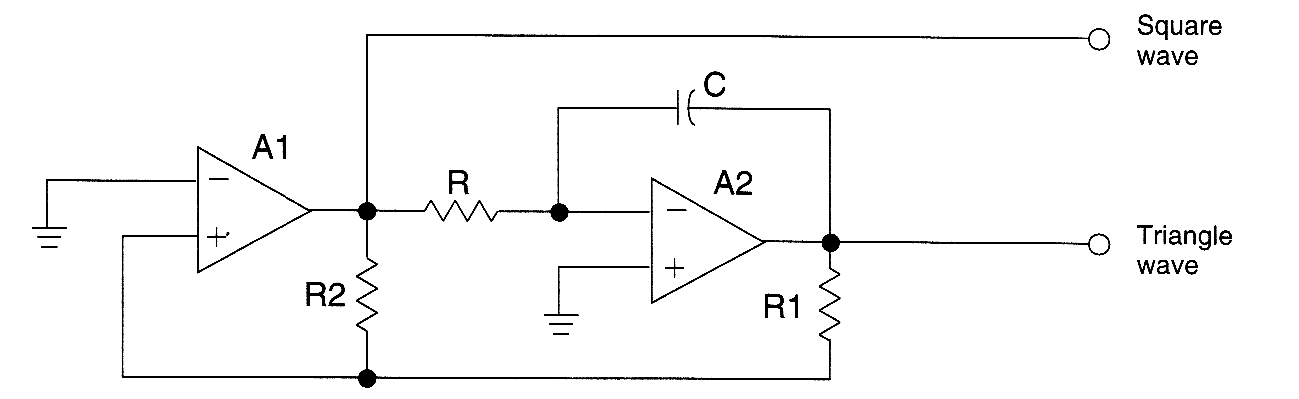

该电路将产生三角形和方形的波。方波的输出幅度是由运放器A1的输出摆幅设定的，R1/R2设置三角形的幅度。在两种情况下振荡频率约为1/0.69RC。如果振荡幅度是不对称的，方波将保持50％的占空比。
