双色指示器

出处：啊哈时间：2011-06-10

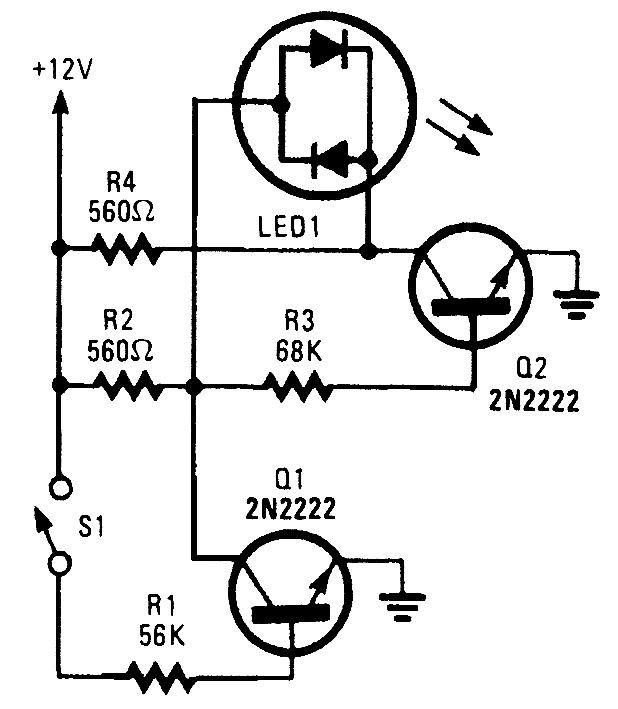

S1打开，基极偏置通过一个分压器（由R2和R3组成）供应到Q2。从而打开了发光二极管中的绿色元件。这表明，电源正在被提供到这个装置。如果你关闭S1，电流通过RI偏置，从而分压器接地，Q2熄灭。
