汽车自动关闭控制电路

出处：szleo时间：2011-06-08

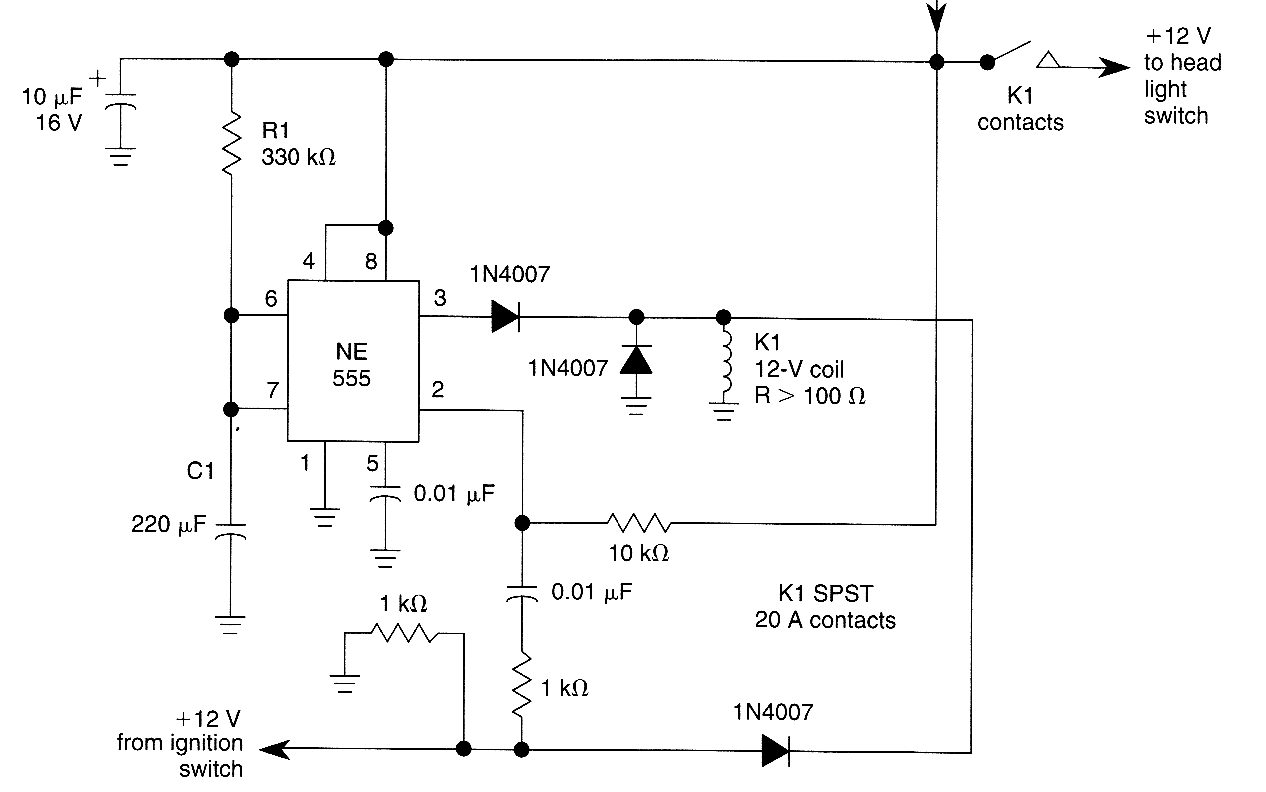

当点火开关打开，继电器K1连续通电，然后车头灯开启。关掉点火器打开定时集成电路，这使得集成电路通电一段时间。这个时间是由R1和C1决定的。结果显示的延迟时间大概是一分钟。可以改变R1和C1的值来更改延迟时间。
