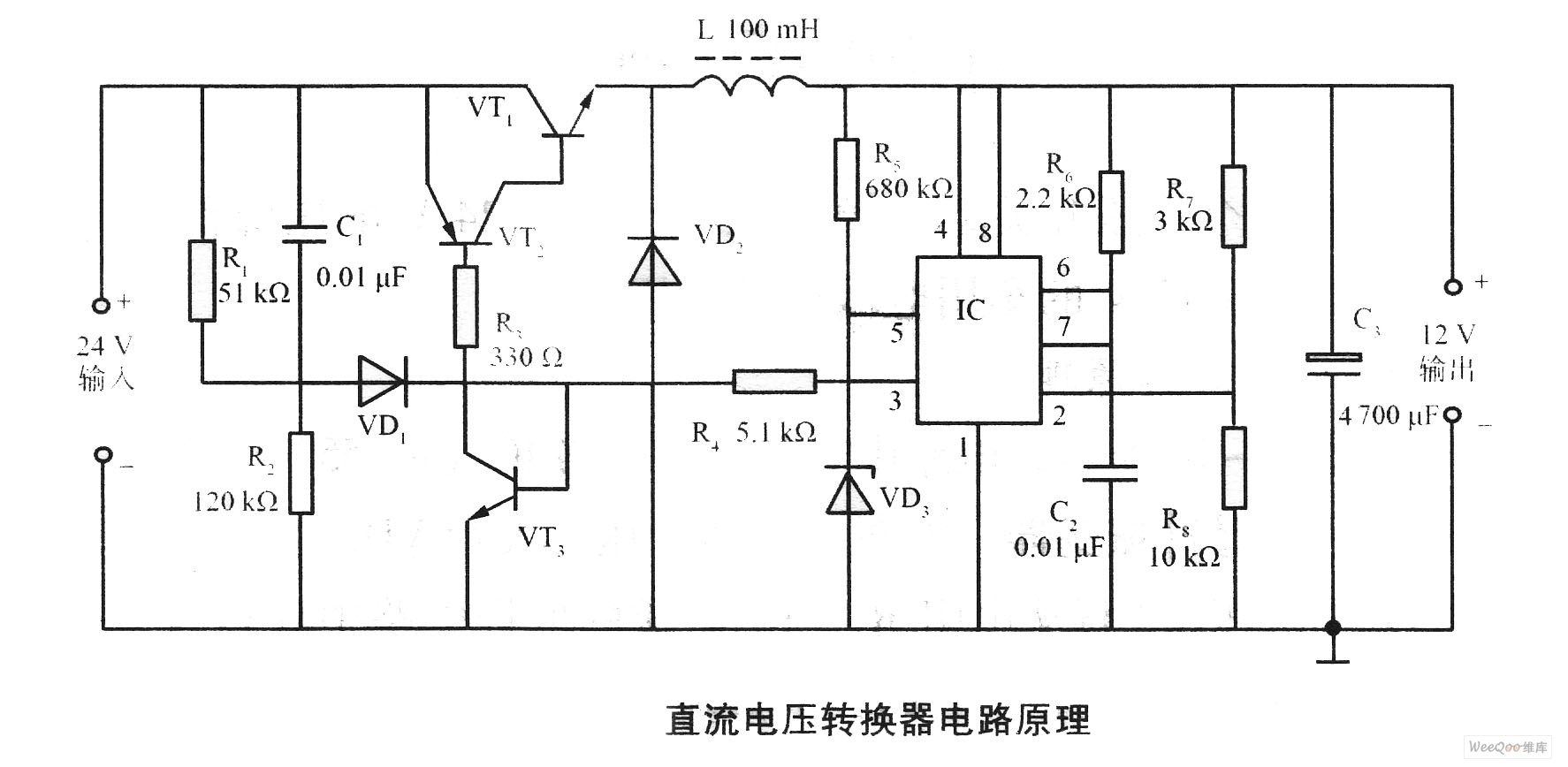

如图为直流电压转换器电路原理。电路由时基集成电路IC（IC555）及外围元件组成一个脉冲振荡器。IC的5脚接稳压二极管VD3，以获得5．6Ⅴ的基准电压，2脚从电阻R7、R8组成的取样电路中获得取样电压。当2脚电压小于3 V时，3脚输出高电平，使三极管VT1、VT2、VT3相继导通，向负载供电。与此同时，电源经R6向C2充电，当6、7脚电位达到9 V时，3脚输出低电平，7脚经电容C2对地放电，开关管VT1关断。当2脚的电压低于＋3 V时，3脚又输出高电平。电路周而复始不断重复上述的导通、关断过程，使输出电压值稳定于12V。R1、R2、C1、VD1组成启动电路，使电路在刚接通时向VT3提供基极电流，促使开关管VT1、ⅤT2导通，并向IC提供工作电压，当负载短路时，IC555将失去工作电压，而使VT3、VT1、VT2关断，以保护整体转换电路。
