输出电压稳定的电子变压器电路原理

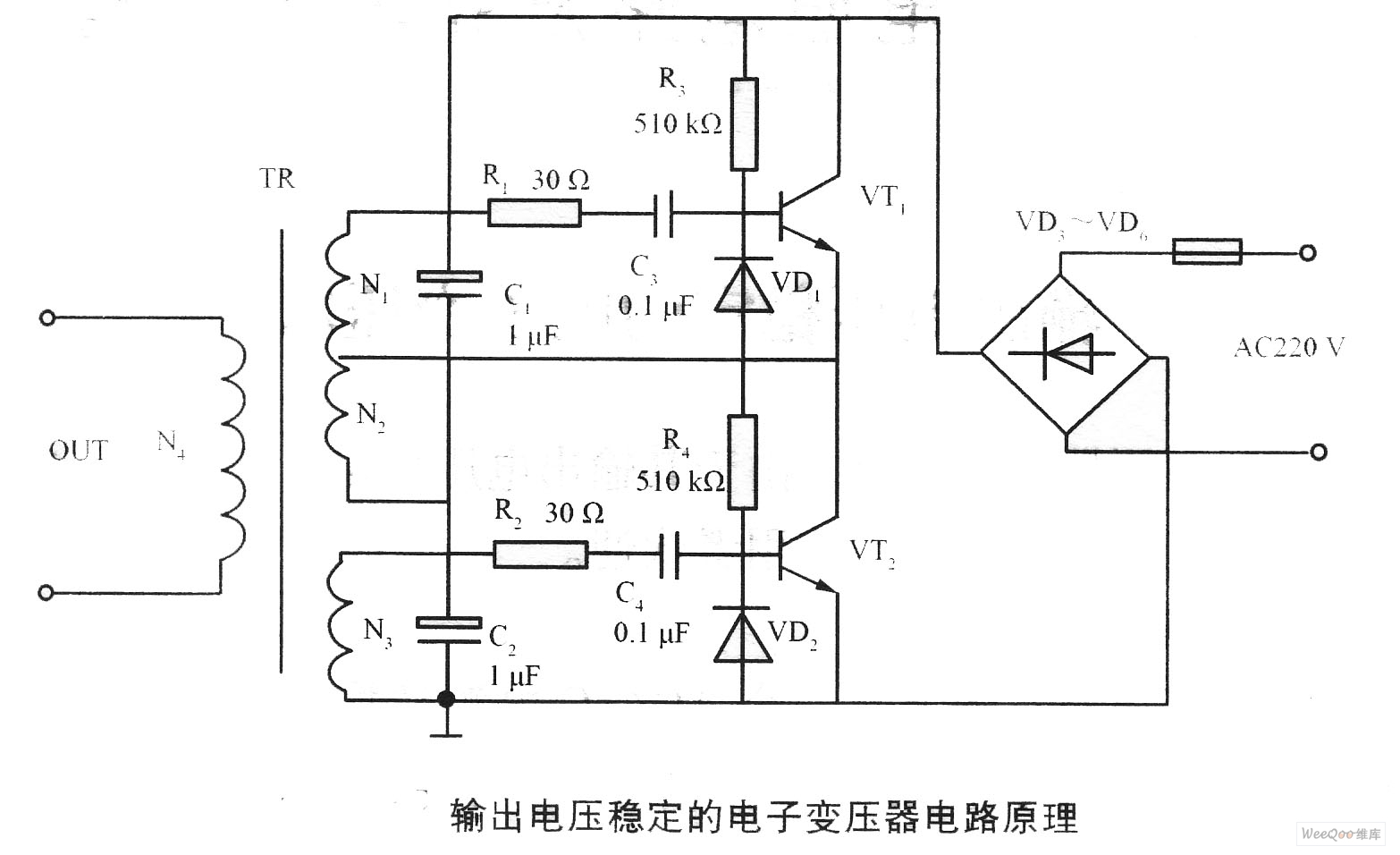

  如图为输出电压稳定的电子变压器电路原理。电子变压器实际上是一个AC/AC电源转换电路,其主要由保护电路、桥式整流电路、振荡电路、隔离输出电路组成。
  电路中,220V交流电经二极管VD3~VD6整流后变成脉动直流电给电容C1、C2充电。C1的电压经电阻R3、晶体管VT1的b、e极使VT1导通;同时VT1导通后,整流后的电压经VT1的c、e极、N2给C2充电,电流流过N2(TU的N2线圈黑点的同名端),将在N3上产生一个上负下正的互感电压;在N1产生一个下负上正的互感电压,迫使VT1加速导通(一个正反馈过程)。VT1导通期间,VT2关断。随着C2上的电压逐渐升高,VT1的e极电压也提高,使VT1关断。这时,C2的电压经N2、R4、VT2的b、e极使VT2导通;VT2导通后经N2给C1充电,电流流过N2时,将在N3产生一个下负上正的互感电压,在N1产生一个下正上负的互感电压,迫使VT2加速导通。VT2导通期间VT1关断。如此往复循环,则电路不间断地振荡。输出电压值由变压器TR的N4的绕线来决定。
