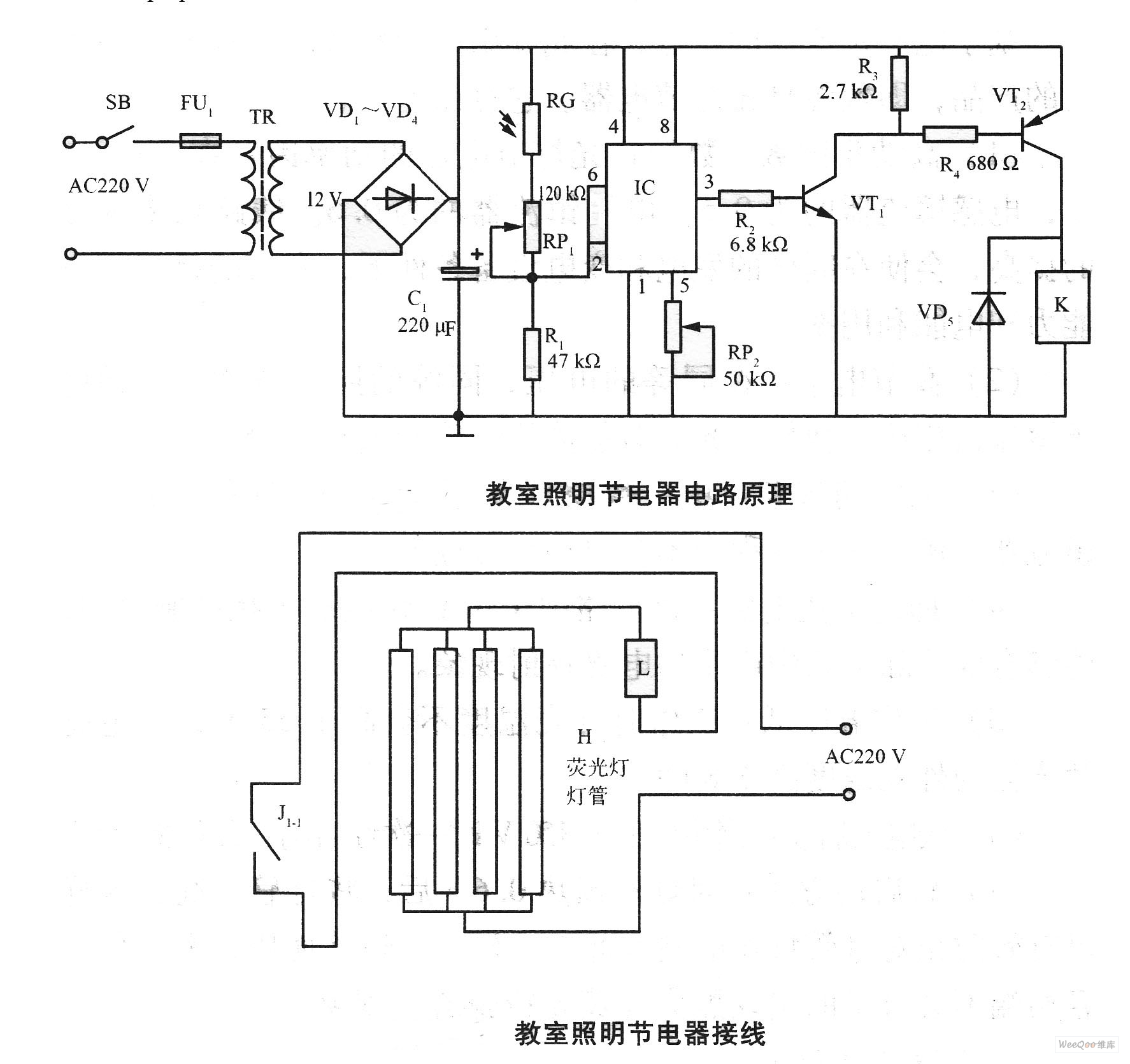

如图为教室照明节电器电路图。市电经降压、整流、滤波后提供12 V的电压，供给时基集成电路IC（IC555）的4、8脚，IC的2、6脚由光敏电阻RG，和电位器RP1、电阻R1、电容Cl提供一个比较信号。设定光照强度时，可以调整RP1、RP2来完成。当外射光照度由弱变强时RG的阻值由大变小，当IC的2、6脚电压上升到一定值时，经过比较器进行比较后，3脚输出低电平，三极管VT1、VT2关断，继电器J1-l触点断开，切断室内照明灯。反之即接通室内照明灯。
