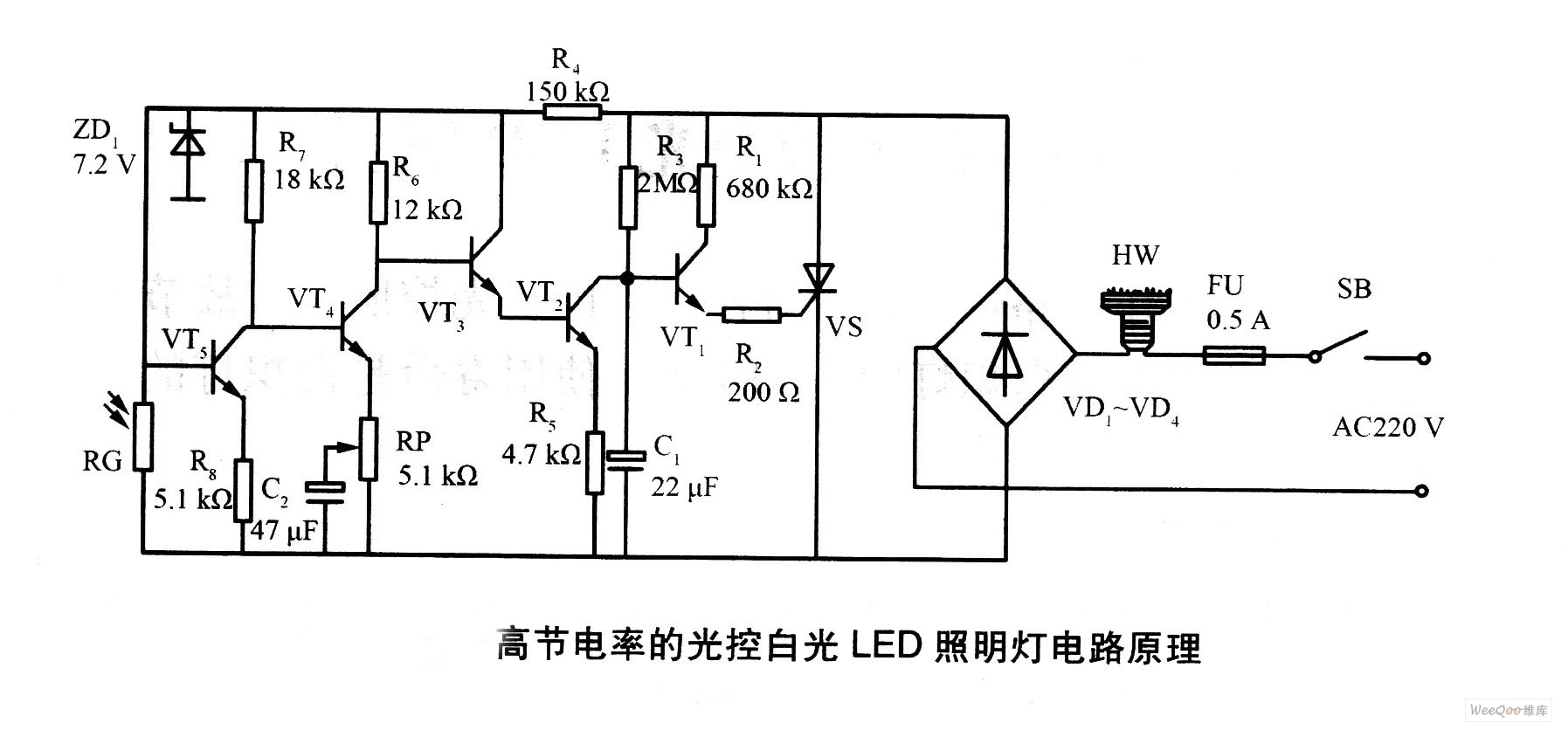

如图为高节电率的光控白光LED照明灯电路原理图。二极管VD1～VD4和双向晶闸管VS与LED灯具HW串联，控制开关电路由三极管VT1，电阻R1、R2，电容C1完成，放大电路由三极管VT2～VT5等完成。
　　交流电源经过整流和电阻R1分压后提供给VS控制极触发电压，使VS导通，HW的发光与熄灭受控于光控电路板。
　　当光敏电阻RC受到光照时，阻值由大变小。VT2～VT5开始导通，提供电压给VT1的基极，使其导通，VT1导通后其集电极电位迅速下降，VS的控制极触发电压随之降低，VS关断。HW灯光熄灭。
