三相电源相序指示器电路

出处：chunyang时间：2011-10-12

三相电源相序指示器电路

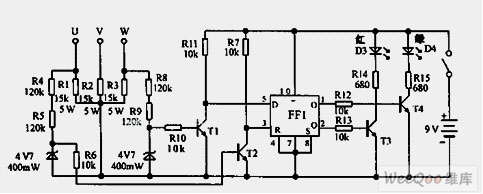

　　如图为三相电源相序指示器电路。该电路可判断交流电源的相位关系。FF1是双D触发器4013中的一个D触发器。电路的U，V，W三端直接接到三相电源上。如果交流电源的相位关系是顺时针排列，则绿色发光管D4点亮；若按逆时针排列，则红色发光管D3亮。
