3~30V通用电源模块电路

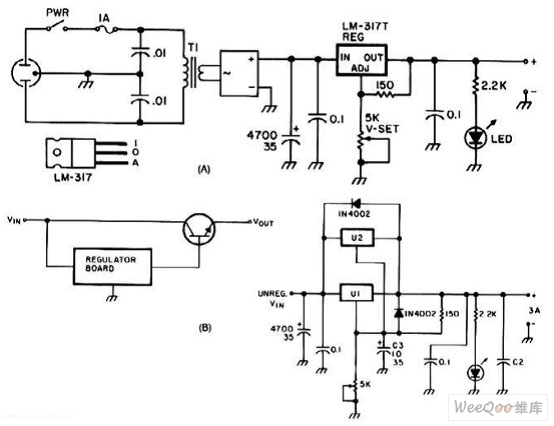

如图为3~30V通用电源模块电路。LM317可调稳压器(U1)的提供短路保护和自动电流限制在1.5A。电容C1提供了初步的过滤。U1提供额外的调节功能的电子过滤。为了防止高频振荡添加到U1的输入和输出旁路电容。变压器的输出电流应不小于1.8倍的额定持续工作电源的输出。
